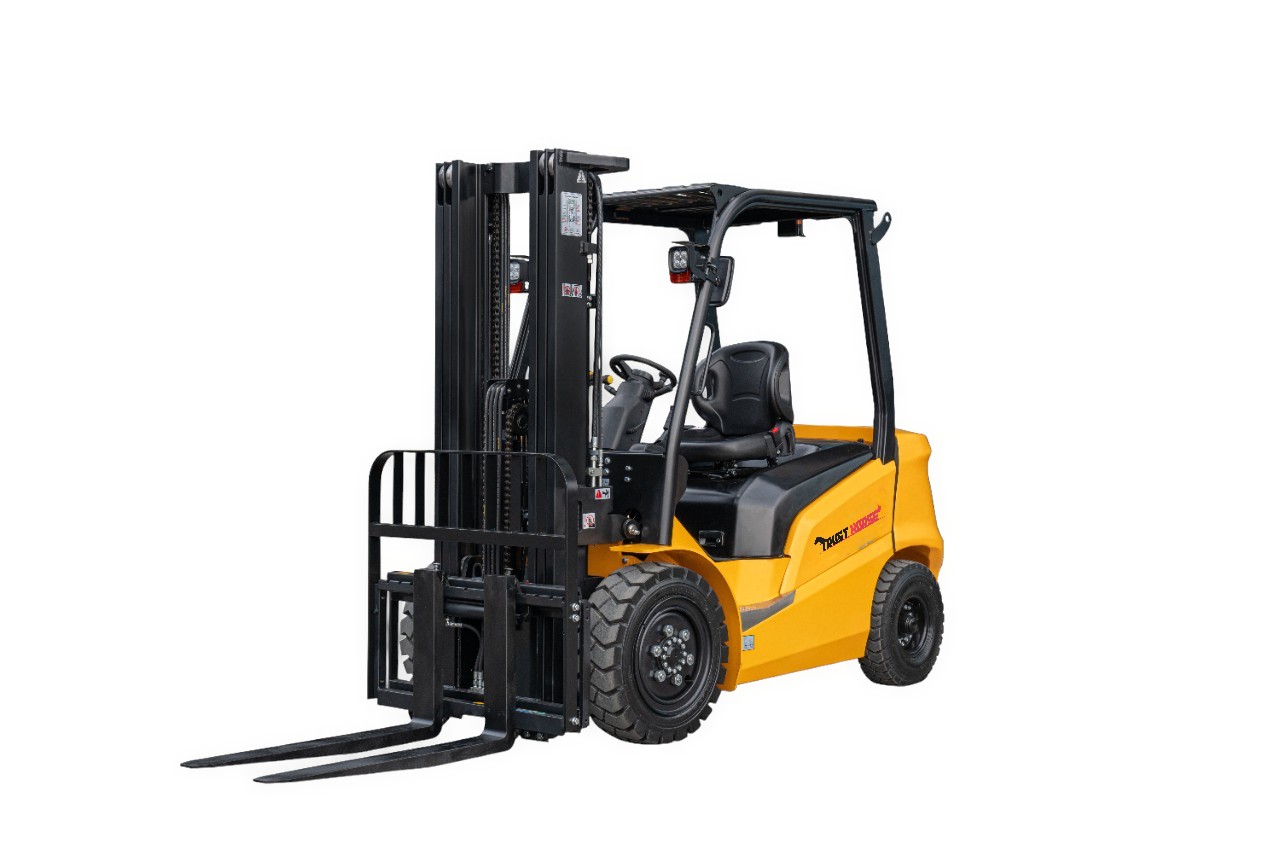

Thông tin chung
- Model: FD20T-XJM3/ FD20T-XJV2/ FD25T-XJM3/ FD25T-XJV2/ FD30T-XJM3/ FD30T-XJV2/ FD35T-XJV2/ FD35T-XJV2
- Tải nâng: 2.000kg/ 2.500kg/ 3.000kg/ 3.500kg
- Chiều cao nâng tối đa: 3.000mm

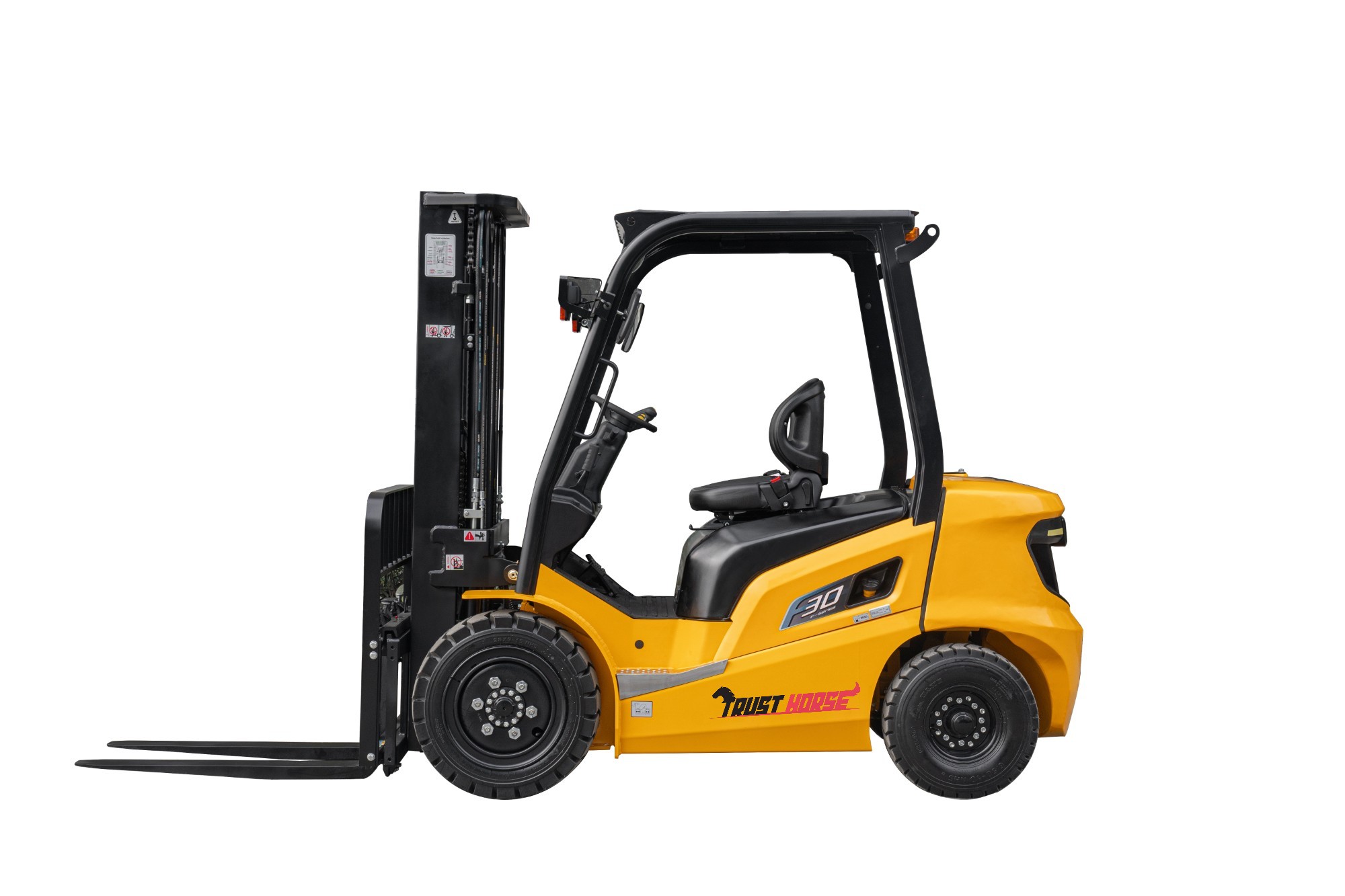

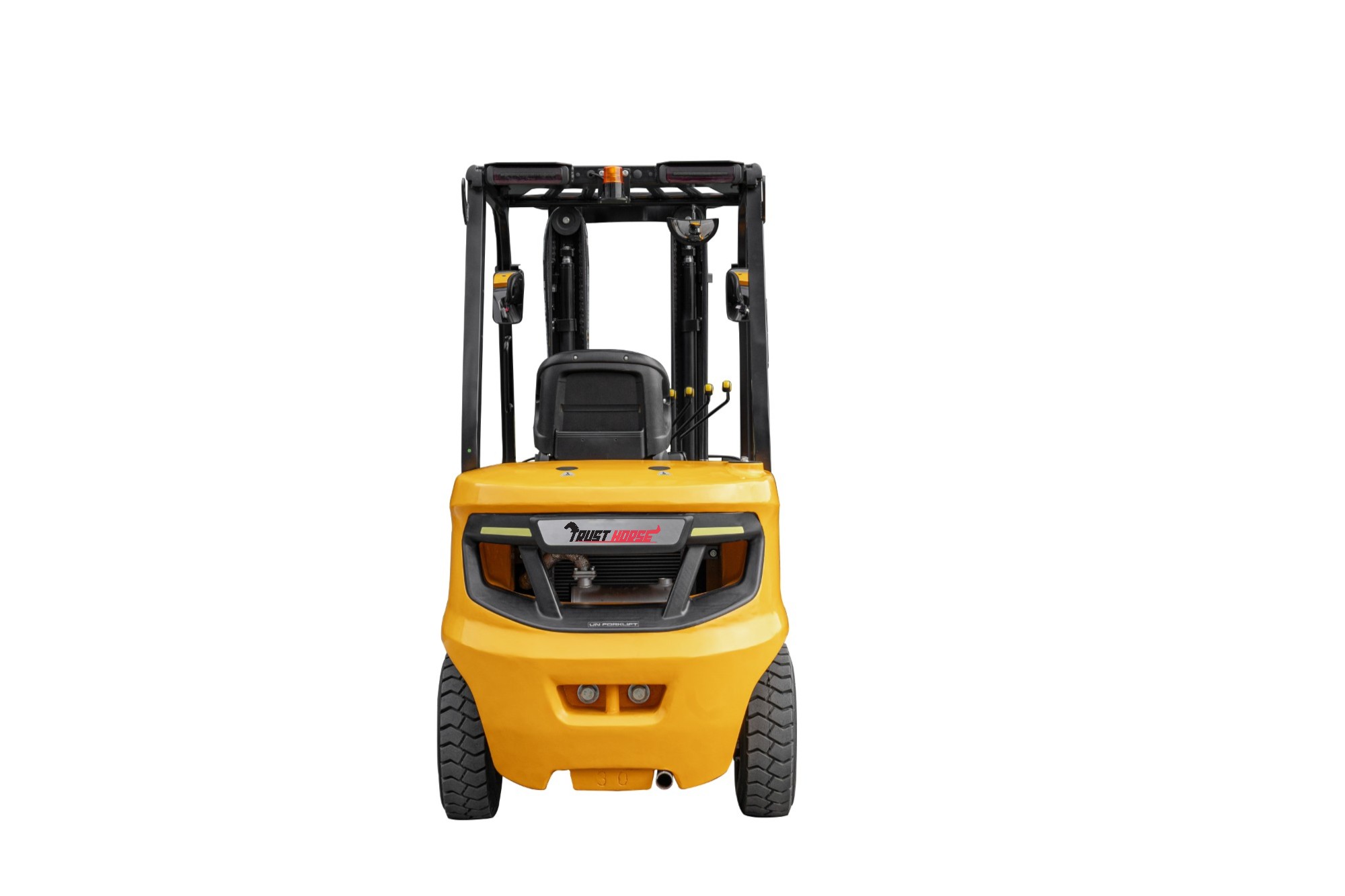

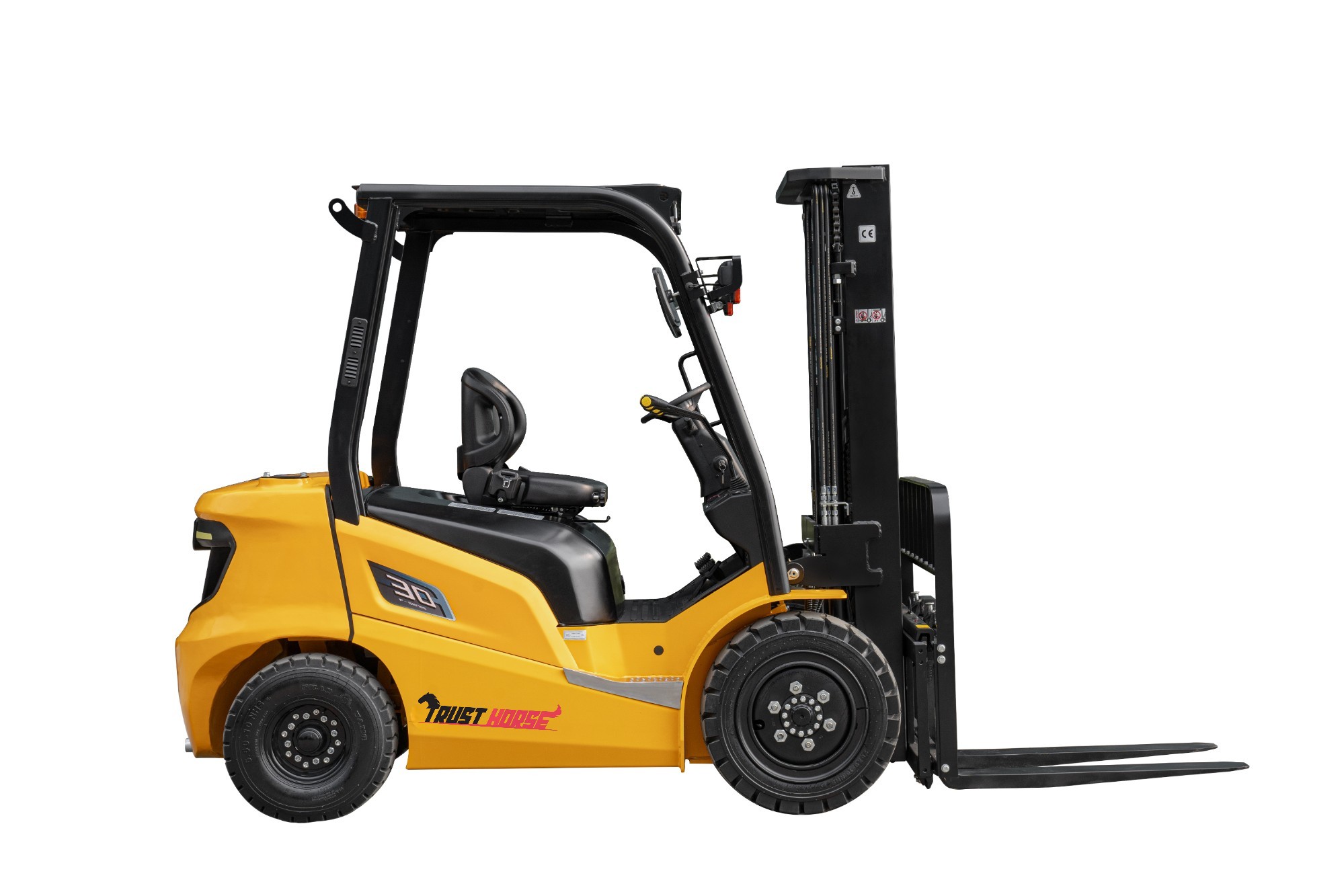

Thiết kế
- Sở hữu thiết kế thân xe mượt mà, thanh thoát, mang đến vẻ ngoài mạnh mẽ và hiện đại. Các đường nét sắc cạnh cùng màu sắc đối lập ở phần đối trọng càng làm tăng thêm vẻ hấp dẫn.
Hiệu suất vượt trội
- Được trang bị các động cơ nổi tiếng quốc tế như Stage V/Tier4F, Mitsubishi 4EG, Kubota và GCT.
- Cột nâng thép rãnh hẹp mới giúp giảm trọng lượng xe và nâng cao tầm nhìn.
- Trang bị bảng điều khiển tương tác để giám sát tình trạng xe trong thời gian thực.
- Hệ thống chiếu sáng LED thế hệ mới.
- Hệ thống lái cảm biến tải trọng giúp điều khiển chính xác hơn.
An toàn & Độ bền cao
- Thiết kế khung bảo vệ trên cao chắc chắn, tăng độ bền và sự tin cậy.
- Tất cả các khớp nối quan trọng đều có khả năng chống thấm nước.
- Hệ thống OPS ngăn chặn việc khởi động xe nâng một cách không mong muốn.
Tính năng công thái học ưu việt

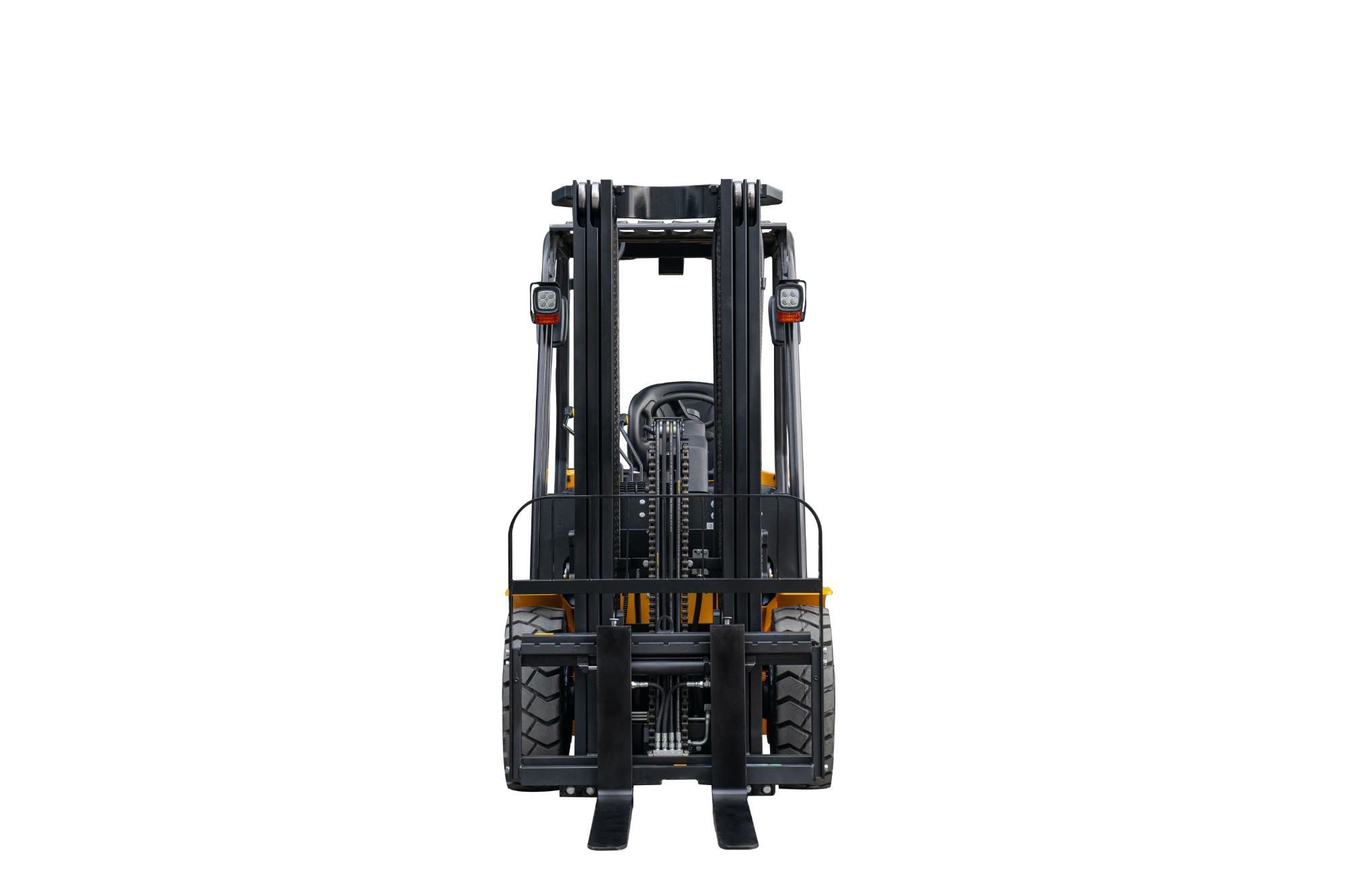

- Khung nâng rộng mang đến tầm nhìn rộng hơn.
- Ghế ngồi giúp giảm độ rung khi vận hành, tạo cảm giác thoải mái hơn.
- Không gian chỗ ngồi rộng rãi, giúp người lái dễ dàng lên xuống xe.

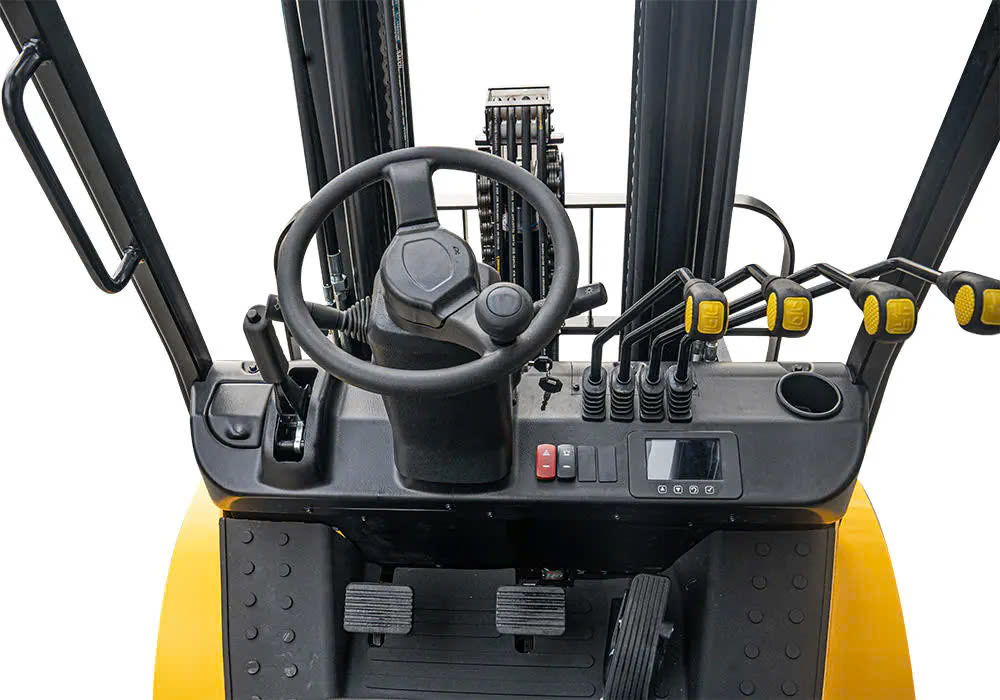

- Cột lái có thể điều chỉnh, kết hợp vô lăng nhỏ gọn, giúp thao tác dễ dàng hơn.
- Hệ thống phanh tay mới giúp giảm lực điều khiển, vận hành nhẹ nhàng hơn.
Dễ dàng bảo dưỡng
- Vỏ xe có thể tháo rời, giúp việc bảo dưỡng và vệ sinh trở nên thuận tiện.

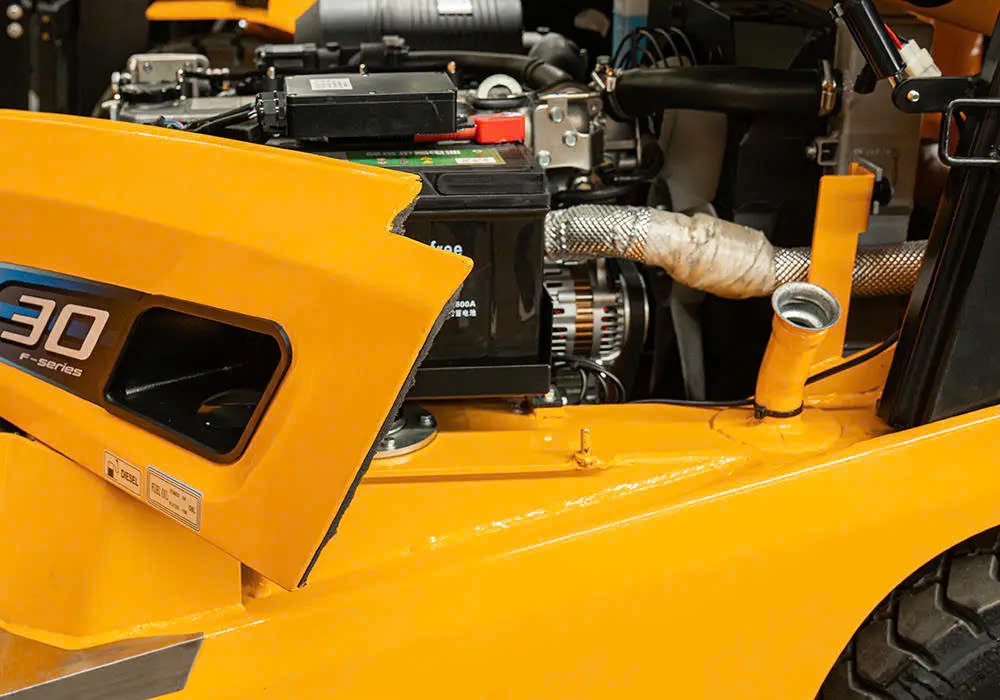

- Nắp động cơ mở rộng, giúp dễ dàng tiếp cận và bảo trì.
Thông số kỹ thuật
| Tổng quan | Thương hiệu | TRUST HORSE | ||||||||
| Model | FD20T-XJM3 | FD20T-XJV2 | FD25T-XJM3 | FD25T-XJV2 | FD30T-XJM3 | FD30T-XJV2 | FD35T-XJV2 | FD35T-XJV2 | ||
| Kiểu động cơ | Diesel | |||||||||
| Tải trọng định mức | Q(kg) | 2000 | 2500 | 3000 | 3500 | |||||
| Tâm tải trọng | C(mm) | 500 | 500 | 500 | 500 | |||||
| Đặc điểm & Kích thước | Chiều cao nâng định mức | H3(mm) | 3000 | 3000 | 3000 | 3000 | ||||
| Chiều cao nâng tự do | H2(mm) | 140 | 140 | 125 | 150 | |||||
| Quy cách càng nâng (L×W×T) | mm | 1070×120×40 | 1070×125×45 | 1070×125×50 | ||||||
| Góc nghiêng của khung nâng (F/R, α°/β°) | deg/ độ | 6°/12° | 6°/12° | 6°/12° | 6°/12° | 6°/12° | 6°/12° | 6°/12° | 6°/12° | |
| Phần nhô ra của càng (Từ tâm bánh xe đến mặt càng) | X1(mm) | 460 | 460 | 470 | 480 | |||||
| Phần nhô ra phía sau | X2(mm) | 520 | 520 | 530 | 600 | |||||
| Khoảng cách gầm xe (Đáy của thanh nâng) | H7(mm) | 110 | 110 | 125 | 125 | |||||
| Chiều dài đến mặt của càng (không có càng) | L1(mm) | 2630 | 2630 | 2700 | 2780 | |||||
| Chiều rộng tổng thể | B1(mm) | 1170 | 1170 | 1220 | 1225 | |||||
| Chiều cao xe khi thanh nâng (trục) hạ thấp nhất | H1(mm) | 2055 | 2055 | 2060 | 2070 | |||||
| Chiều cao xe khi thanh nâng lên cao nhất (Có giá đỡ càng) | H4(mm) | 4070 | 4070 | 4150 | 4070 | |||||
| Chiều cao bảo vệ trên cao | H5(mm) | 2215 | 2215 | 2190 | 2235 | |||||
| Bán kính quay vòng (Bên ngoài) | Wa(mm) | 2365 | 2365 | 2450 | 2500 | |||||
| Chiều rộng lối đi tối thiểu cho pallet | Ast(mm) | 4120 | 4120 | 4120 | 4255 | |||||
| Hiệu suất | Tốc độ di chuyển (Không tải) | km/h | 19 | 19 | 19 | 19 | ||||
| Tốc độ nâng (Không tải/Có tải) | mm/sec | 510 | 510 | 430 | 400 | |||||
| Tốc độ hạ thấp (Không tải/Đầy tải) | mm/sec | Không tải ≥300 Đầy tải ≤600 | Không tải ≥300 Đầy tải ≤600 | |||||||
| Lực kéo thanh kéo tối đa (Không tải/Đầy tải) | KN | 17/14.5 | 26/21 | |||||||
| Độ dốc tối đa (Có tải) | % | 20 | ||||||||
| Khung gầm | Bánh xe (Bánh trước x2) | mm | 7.00-12-12PR | 28×9-15-12PR | ||||||
| Bánh xe (Bánh sau x2) | mm | 6.00-9-10PR | 6.50-10-10PR | |||||||
| Bề mặt lốp trước | B2(mm) | 970 | 970 | 1000 | 1000 | |||||
| Bề mặt lốp sau | B3(mm) | 980 | 980 | 980 | 980 | |||||
| Khoảng cách trục | Y(mm) | 1650 | 1650 | 1700 | 1700 | |||||
| Trọng lượng | Tổng Trọng lượng | kg | 3620 | 3860 | 4460 | 4775 | ||||
| Phân bổ trọng lượng trục trước (Có tải) | kg | 5058 | 5724 | 6714 | 6997 | |||||
| Phân bổ trọng lượng trục sau (Có tải) | kg | 562 | 636 | 746 | 777 | |||||
| Phân phối lực cầu trước (Không tải) | kg | 1450 | 1545 | 1784 | 1910 | |||||
| Phân phối lực cầu sau (Không tải) | kg | 2170 | 2315 | 2676 | 2865 | |||||
| Công suất & Truyền tải | Bình Ắc quy | V/Ah | 12/90 | |||||||
| Model động cơ | D04EG | V2403 | D04EG | V2403 | D04EG | V2403 | D04EG | V2403 | ||
| Nhà sản xuất động cơ | MITSUBISHI | KUBOTA | MITSUBISHI | KUBOTA | MITSUBISHI | KUBOTA | MITSUBISHI | KUBOTA | ||
| Công suất định mức / r.p.m. | kw | 36/2250 | 42.6/2400 | 36/2250 | 42.6/2400 | 36/2250 | 42.6/2400 | 36/2250 | 42.6/2400 | |
| Mô-men xoắn định mức / r.p.m. | N·m | 177/1800 | 195.6/1500 | 177/1800 | 195.6/1500 | 177/1800 | 195.6/1500 | 177/1800 | 195.6/1500 | |
| Số lượng xi lanh | 4 | |||||||||
| Đường kính xi lanh x Hành trình piston | mm | 94x120 | 87x102.4 | 94x120 | 87x102.4 | 94x120 | 87x102.4 | 94x120 | 87x102.4 | |
| Dung tích xi lanh | cc | 3331 | 2434 | 3331 | 2434 | 3331 | 2434 | 3331 | 2434 | |
| Dung tích bình nhiên liệu | L | 50 | ||||||||
| Loại hộp số | THỦY LỰC | |||||||||
| Công đoạn truyền động (FWD/RVS) |
1/1 | |||||||||
| Áp suất vận hành (cho các phụ kiện) |
Mpa | 18.5 | ||||||||
