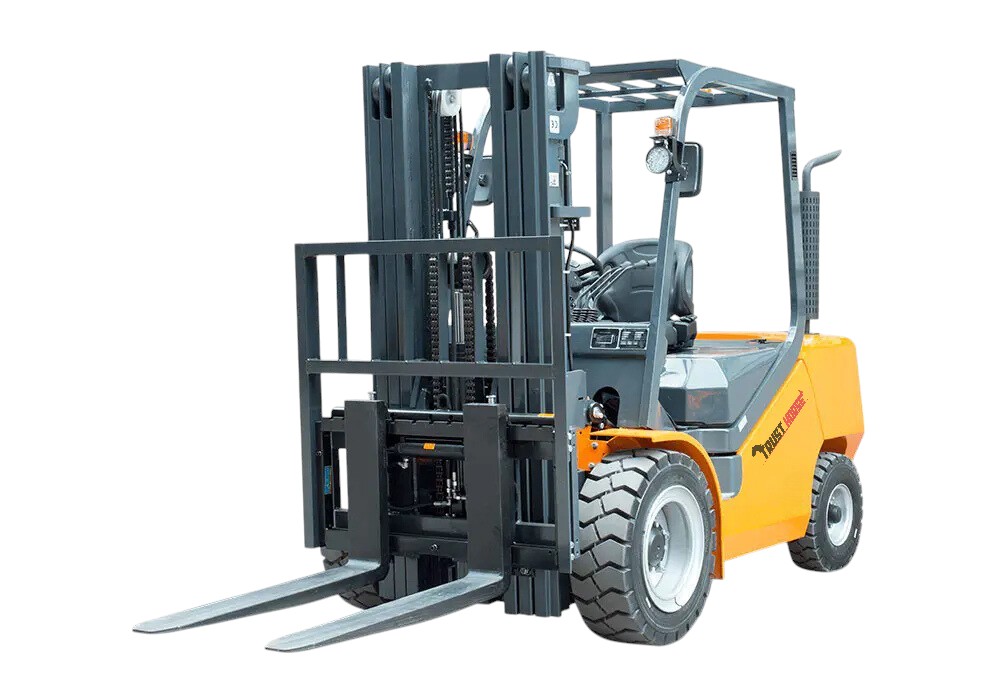

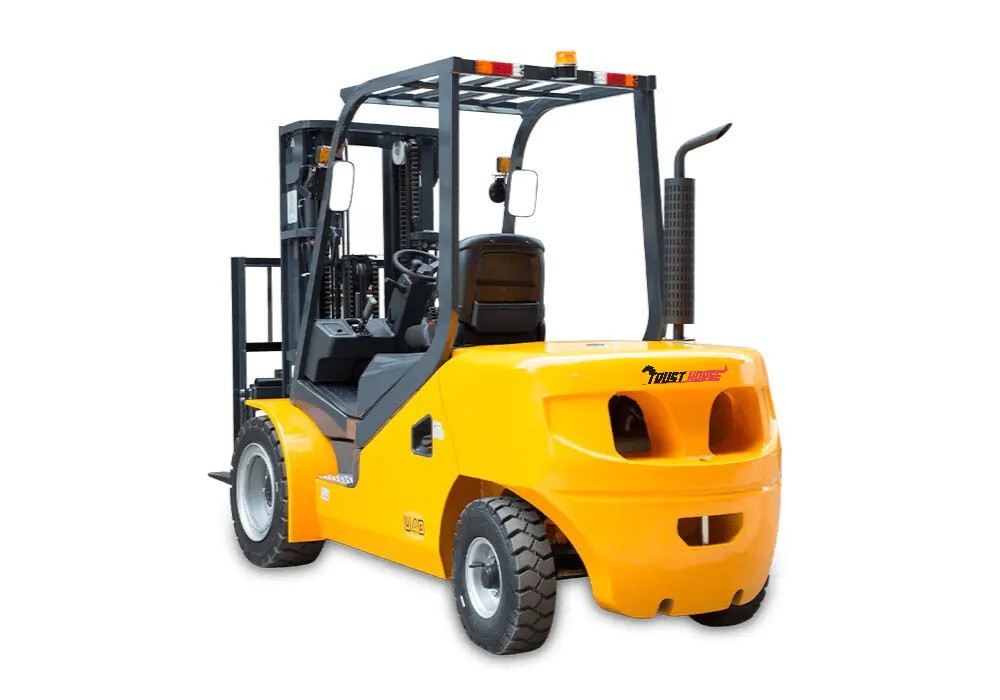

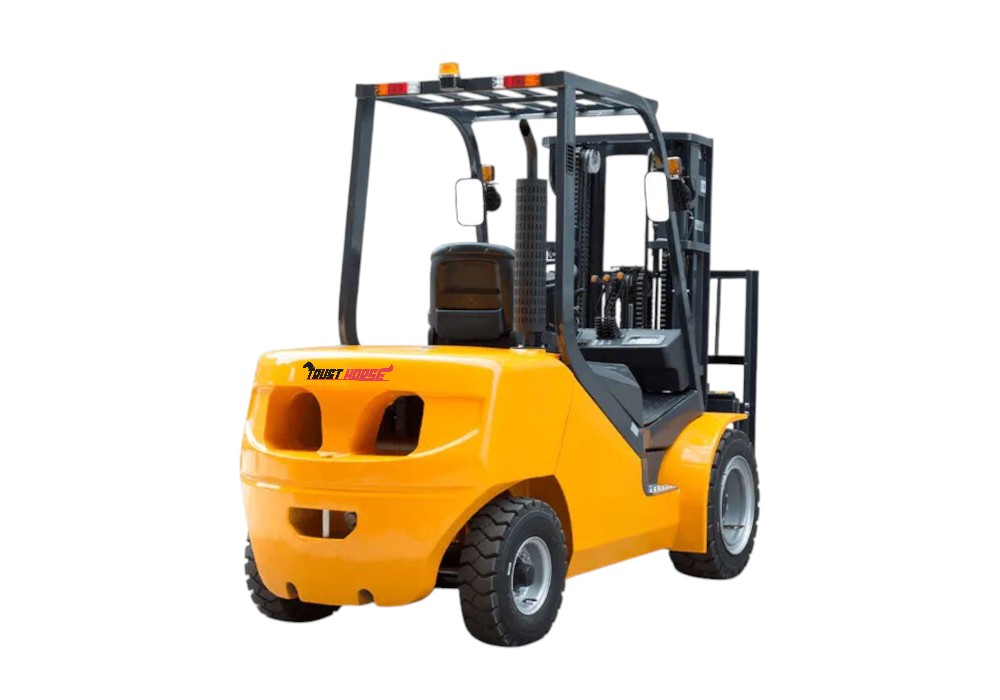

Thông tin chung
- Model: FD40T-XNGA7/ FD40T-XNJB2
- Tải nâng: 4.000kg
- Chiều cao nâng: 3.000mm
Độ bền & Hiệu suất vượt trội
- Thiết kế khoa học và khung xe chắc chắn kết hợp với hệ thống truyền động mạnh mẽ cùng hộp số công nghệ Nhật Bản giúp xe nâng hoạt động ổn định và hiệu quả.
- Hệ thống thủy lực đáng tin cậy sử dụng van và bơm chất lượng, đảm bảo tốc độ nâng và lái nhanh chóng.
- Công nghệ làm mát tiên tiến kết hợp với tản nhiệt dung tích lớn giúp xe nâng hoạt động hiệu quả ngay cả trong môi trường nhiệt độ cao.
An toàn & Ergonomics
- Hệ thống OPS và công tắc ghế giúp bảo vệ an toàn cho người vận hành.
- Cột nâng với tầm nhìn rộng giúp người lái luôn có cái nhìn rõ ràng và an toàn.
- Khung bảo vệ trên cao (OHG) chắc chắn bảo vệ người vận hành khỏi các vật rơi.
- Cabin treo với không gian chân rộng, vô lăng có thể điều chỉnh và ghế ngồi thoải mái.
- Hệ thống treo truyền động có thể chọn thêm theo nhu cầu.
Dễ dàng bảo dưỡng
- Nắp động cơ có thể mở gần 90 độ giúp việc bảo dưỡng hàng ngày trở nên dễ dàng hơn, mọi bộ phận có thể tiếp cận nhanh chóng.
- Dễ dàng thay thế bộ lọc dầu truyền động, tiết kiệm thời gian bảo dưỡng.
Thông số kỹ thuật
|
Tổng quan |
1 |
Thương hiệu |
|
TRUST HORSE |
|
|
2 |
Model |
|
FD40T-XNGA7 |
FD40T-XNJB2 |
|
|
3 |
Kiểu động cơ |
|
Diesel |
||
|
4 |
Tải trọng định mức |
Q(kg) |
4000 |
||
|
5 |
Tâm tải trọng |
C(mm) |
500 |
||
|
Đặc điểm & Kích thước |
6 |
Chiều cao nâng định mức |
H3(mm) |
3000 |
|
|
7 |
Chiều cao nâng tự do |
H2(mm) |
150 |
||
|
8 |
Quy cách càng nâng (L×W×T) |
mm |
1070×150×50 |
||
|
9 |
Góc nghiêng của khung nâng (F/R, α°/β°) |
deg |
6/12 |
||
|
10 |
Phần nhô ra của càng (Từ tâm bánh xe đến mặt càng) |
X1(mm) |
485 |
||
|
11 |
Phần nhô ra phía sau |
X2(mm) |
585 |
||
|
12 |
Khoảng cách gầm xe (Đáy của thanh nâng) |
H7(mm) |
130 |
||
|
13 |
Chiều dài đến mặt của càng (không có càng) |
L1(mm) |
2970 |
||
|
14 |
Chiều rộng tổng thể |
B1(mm) |
1410 |
||
|
15 |
Chiều cao xe khi thanh nâng (trục) hạ thấp nhất |
H1(mm) |
2175 |
||
|
16 |
Chiều cao xe khi thanh nâng lên cao nhất (Có giá đỡ càng） |
H4(mm) |
4230 |
||
|
17 |
Chiều cao bảo vệ trên cao |
H5(mm) |
2235 |
||
|
18 |
Bán kính quay vòng (Bên ngoài) |
Wa(mm) |
2675 |
||
|
19 |
Chiều rộng lối đi tối thiểu cho pallet |
Ast(mm) |
2700 |
||
|
Hiệu suất |
20 |
Tốc độ di chuyển (Không tải) |
km/h |
20 |
|
|
21 |
Tốc độ nâng (Có tải) |
mm/sec |
450 |
||
|
22 |
Tốc độ hạ thấp (Có tải) |
mm/sec |
420 |
||
|
23 |
Lực kéo thanh kéo tối đa (Có tải) |
KN |
≥17 |
||
|
24 |
Độ dốc tối đa (Có tải) |
% |
20 |
||
|
Khung gầm |
25 |
Bánh xe (Bánh trước x2) |
mm |
250-15-16PR |
|
|
26 |
Bánh xe (Bánh sau x2) |
mm |
6.50-10 |
||
|
27 |
Bề mặt lốp trước |
B2(mm) |
1160 |
||
|
28 |
Bề mặt lốp sau |
B3(mm) |
980 |
||
|
29 |
Khoảng cách trục |
Y(mm) |
1900 |
||
|
Trọng lượng |
30 |
Tổng Trọng lượng |
kg |
5470 |
|
|
31 |
Phân bổ trọng lượng trục trước (Có Tải) |
kg |
8540 |
||
|
32 |
Phân bổ trọng lượng trục sau (Có Tải) |
kg |
930 |
||
|
33 |
Phân bổ trọng lượng trục trước (Không tải) |
kg |
2170 |
||
|
34 |
Phân bổ trọng lượng trục sau (Không tải) |
kg |
3300 |
||
|
Công suất & Truyền tải |
35 |
Bình Ắc quy |
V/Ah |
12/90 |
|
|
36 |
Model động cơ |
|
A498BPG-521 |
4JG2 |
|
|
37 |
Nhà sản xuất động cơ |
|
XINCHAI |
ISUZU |
|
|
38 |
Công suất định mức / r.p.m. |
kw |
45KW/2500 |
44.9KW/2450 |
|
|
39 |
Mô-men xoắn định mức / r.p.m. |
N·m |
193Nm/1800 |
184.7Nm/1700 |
|
|
40 |
Số lượng xi lanh |
|
4 |
4 |
|
|
41 |
Đường kính xi lanh x Hành trình piston |
mm |
98×105 |
95.4×107 |
|
|
42 |
Dung tích xi lanh |
L |
3.167 |
3.059 |
|
|
43 |
Dung tích bình nhiên liệu |
L |
80 |
||
|
44 |
Loại hộp số |
|
YQXD40 |
||
|
45 |
Công đoạn truyền động |
|
1/1 |
||
|
46 |
Áp suất vận hành |
Mpa |
18.5 |
||
